NSC800 Ausbaustufe für den MFA Mikrocomputer

Mit dem NSC800 Microprozessor liegt ein Prozessor vor, der zur Vereinigung der jeweiligen Vorteile der Prozessoren Z80 und 8085 entwickelt worden ist. Er ist hardwaremäßig dem 8085- und softwaremäßig dem Z80 Prozessor weitgehend kompatibel. Damit bietet er die Möglichkeit, den 8085 Prozessor im MFA Mikrocomputer-System mit geringen Aufwand durch einen Z80 kompatiblen Prozessor zu ersetzen. Da der Befehlssatz des 8085 bis auf die Befehle RIM und SIM eine Teilmenge des Z80 Befehlsatzes darstellt, können 8085 Programme in Z80 Systemen ablaufen.Umgekehrt ist das nicht möglich, d.h., Programme mit Z80 Befehlen laufen nicht in 8085 Systemen.

Diese Ausbaustufe für den MFA Mikrocomputer ist für das CP/M System vorgesehen, weil sich damit die Möglichkeit eröffnet, das gesamte, für CP/M Systeme verfügbare Software Angebot nutzen zu können.

Beispielsweise wird es mit diesem Prozessor möglich, Hochsprachen wie Turbo-Pascal auf dem MFA Mikrocomputer einzusetzen. Darüber hinaus kann der Makroassembler M80, der Teil des Microsoft Entwicklungspaketes (BASIC-Interpreter/Compiler) ist, durch Ausnutzung der Z80-Mnemonik für die Einführung in die Z80 Assemblersprache verwendet werden.

Der Lieferumfang unfasst die bestückte Leiterplatte mit dem NSC800-3 Prozessor (2,5MHz-Variante), das GAL zur Anpassung der Interrupt Eingänge, ein Boot/BIOS-EPROM und eine DIskette mit auf den NSC800 abgestimmten Programmen.

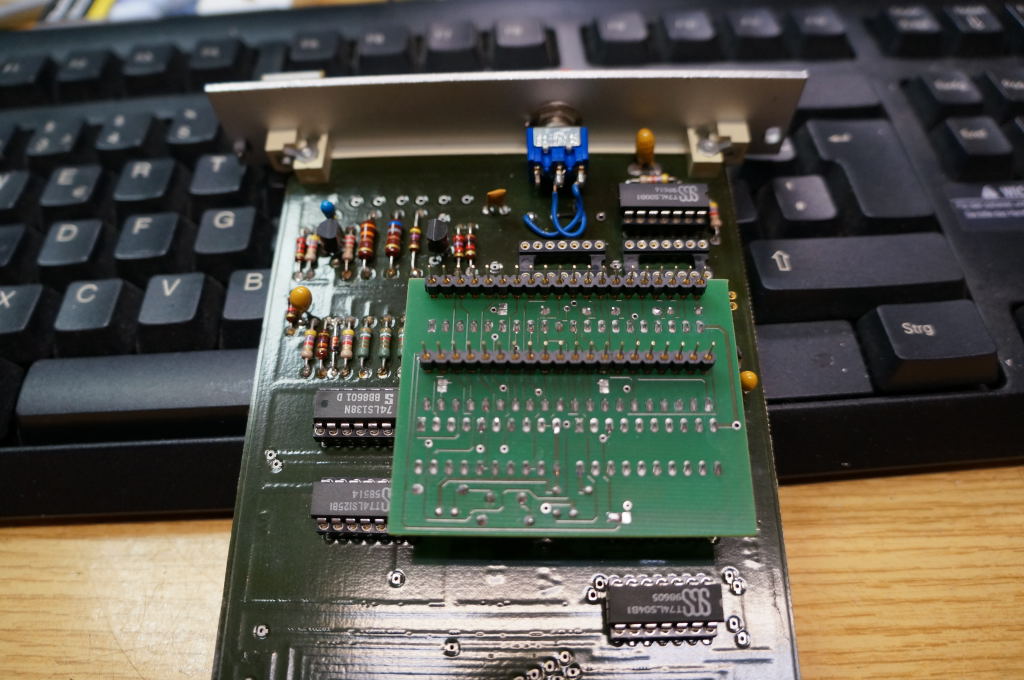

Auf der NSC800 Adapterplatine befindet sich noch ein optionaler Sockel für ein GAL 16V8 zur Anpassung des Clock Ausganges des NSC800 (Frequenzteiler) bei Verwendung von Quarzen > 4MHz.
Die im Bild zu sehende Tastatur und die 8085 Prozessor Baugruppe sind nicht Gegenstand des Angebotes.

Wahlweise ist die 40Spur/80Spur Variante lieferbar. Es wird jeweils ein anderes EPROM und Diskette geliefert.
(Das EPROM ist mit dem Namen des Käufers personalisiert)
Ein gemischter Betrieb von 40- und 80-Spur Laufwerken ist nicht möglich.
Die 80-Spur Variante läuft mit den MFA 3,5" Laufwerkseinschüben und mit externen 5,25" 80-Spur Laufwerken.
Bei der 80-Spur Variante sind 620KB Speicherkapazität möglich.
Ein entsprechendes 80-Spur Formatierprogramm ist auf der mitgelieferten Diskette enthalten.

Nach dem Kauf teilen Sie mir bitte mit, welche Variante Sie kaufen möchten.

5,25" 40-Spur oder
5,25" 80-Spur oder
3,5" 40-Spur oder
3,5" 80-Spur

Anwenderseitig sind für ein MFA NSC800 CP/M System folgende Komponenten min. notwendig:

Baugruppenträger mit Netzteil
8085 Prozessor Baugruppe 2.1
64KB Baugruppe 3.3 oder 4 x 16KB Baugruppe (jeweils voll bestückt)
min. eine V.24/RS232 Baugruppe 4.10 oder Programmierbare Serienschnittstelle 4.4
Floppy-Controller Baugruppe 4.7 oder 3,5" Floppyeinschub mit jeweils min. einem Floppy Laufwerk
wahlweise Video-Interface Baugruppe 8.4 mit Monitor und Tastatur oder PC mit Terminal-Programm

Zusätzlich unterstützt das NSC800 CP/M BIOS bis zu zwei zusätzlichen V.24/RS232 Baugruppen
und ein paralleles Druckerinterface.

Auf der mitgelieferten System-Diskette befindet sich ausserdem ein X-Modem Dateiübertragungsprogramm (XMFA.COM) zum Austausch von Dateien in beiden Richtungen zwischen CP/M und MS-DOS/Windows Systemen.
Die Baugruppenadresse, sowie die Baudrate (max. 9600 Baud) ist konfigurierbar (z.B. 09XH, 0AXH oder 0FXH).
