MFA Floppycontroller
Aufrüstung für bis zu 4 Laufwerke.

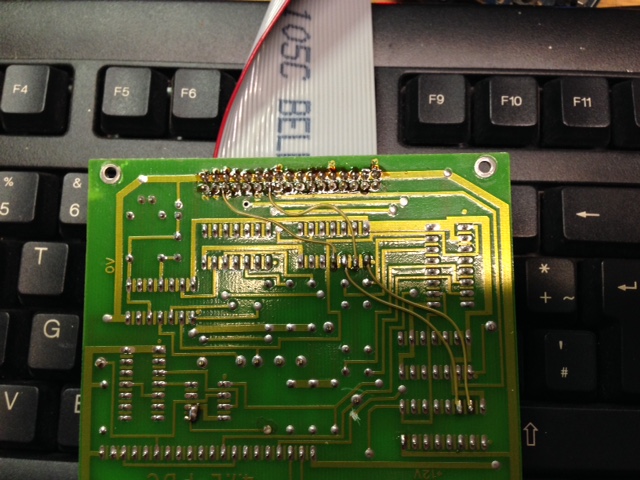

Die Bilder zeigen den
Prototyp-Aufbau.
Funktionsweise: Der für
nur zwei Laufwerke ausgelegte MFA FDC Controller wird mit dieser
Aufrüstung mit nur kleinen Modifikationen versehen.
D2 war bisher für die Umschaltung SD/DD verwendet. Da der
MFA aber nur mit DD arbeitet, kann dieses Signal für die
Unterstützung von zwei weiteren Laufwerken genutzt werden.
Auf einer kleinen Adapterplatine, die in der Position von IC12
(74LS175) gesteckt wird, befindet sich ein GAL16V8, was die DriveSelect
Signale /SEL0-/SEL3 ausgibt.
Das GAL arbeitet als Decoder und Flip-Flop, bei jedem Schreiben
der I/O Adresse C4H werden die Datenbits D0-D4 ausgewertet und
gepuffert.
Auch das /SideSelect Signal wird über das GAL geführt.
Vom Open Collector Treiber
IC15 (7406) können zwei ungenutze Inverter für die Signale
/SEL2 und /SEL3 genutzt werden.
Das Signal /DDENS zum 1793 und 9216 wird vom IC12 getrennt und
permanent auf GND gelegt.
Vom Sockel IC12 werden zwei Verbindungen zu den ungenutzten Invertern
in IC15 geführt.
Von diesen gehen zwei Verbindungen zum Steckverbinder für
die Laufwerke.
Die zwei zusätzlichen
Laufwerk C: und D: werden momentan nur von meinem NSC800 CP/M
BIOS unterstützt.
